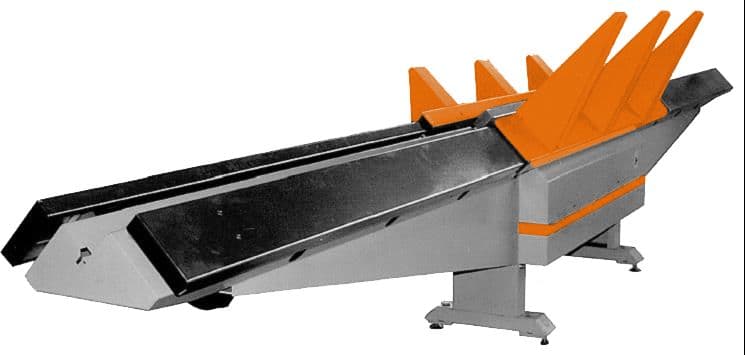

Станок тоннельной сборки Stalex SBHF-II

Станок ВОССТАНОВЛЕННЫЙ

Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование, соединение и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги)

Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах

Особенности:

• Минимальное сечение воздуховода 140х140 мм.

• Специальная каретка (автопилот) для фиксации заготовки.

• Возможность производства короба из двух L-образных половинок

или из 4 полос металла.

• Возможно доукомплектовать модель SBHF-II опцией – герметизация фальца (перед осаживанием фальца, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)

Описание станка:

Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.

Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

1) Главный переключатель включает и выключает станок.

2) Педальный переключатель запускает и останавливает вращение роликов.

3) Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов.

4) Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.

5) Подающий стол

• Для загрузки заготовок

• Основание для направляющей системы.

6) Отводящий стол

• Опора для готового воздуховода

• Основание для направляющей системы

7) Направляющая система

• На ней работают направляющие каретки и автопилот /

• Два центральных направляющих рельса можно снять.

8) Опорные выступы

• Поддержание заготовок и воздуховодов

• Легко снимаются с направляющей системы. Могут быть изменены или заменены.

9) Направляющие каретки

• Подсоединяются друг к другу с помощью автопилота

• Направляет заготовки по направляющей системе через станок.

10) Автопилот

• Соединяет направляющие каретки друг с другом.

• Зажимает заготовки.

11) Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.

12) Расширительный бак для уплотняющего состава. Бак для уплотняющего состава.

Описание принципа действия:

Заготовки помещаются на подающий ...
